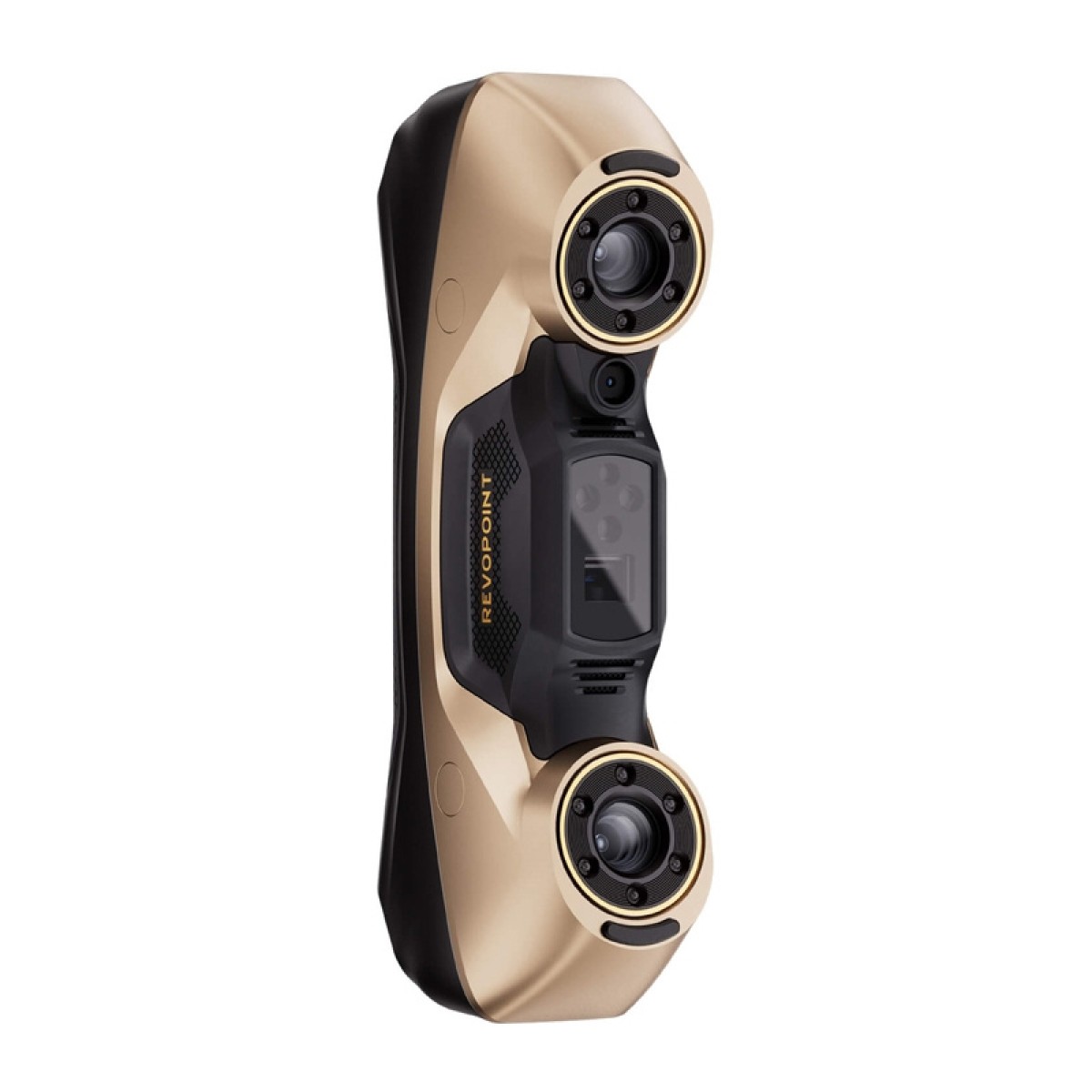

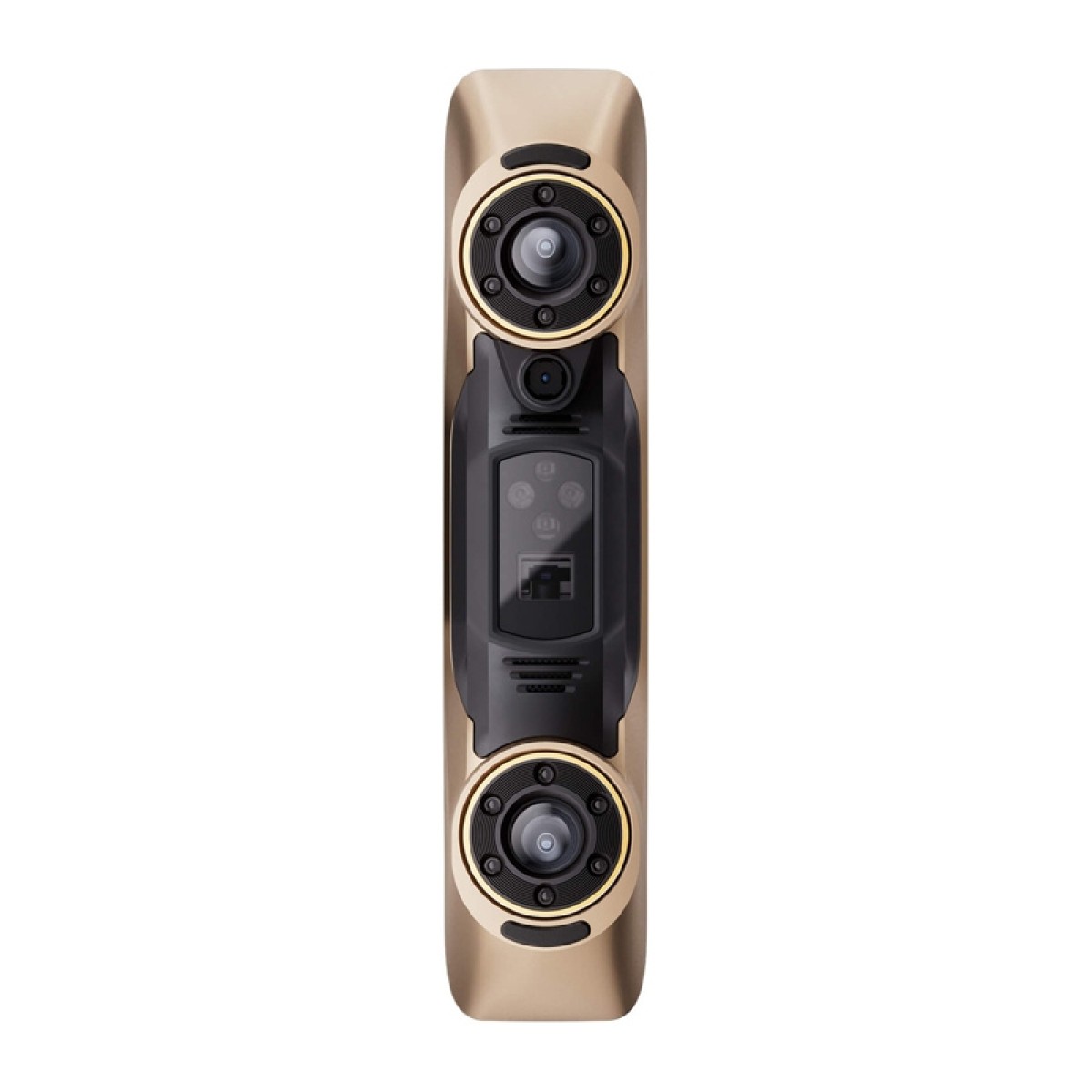

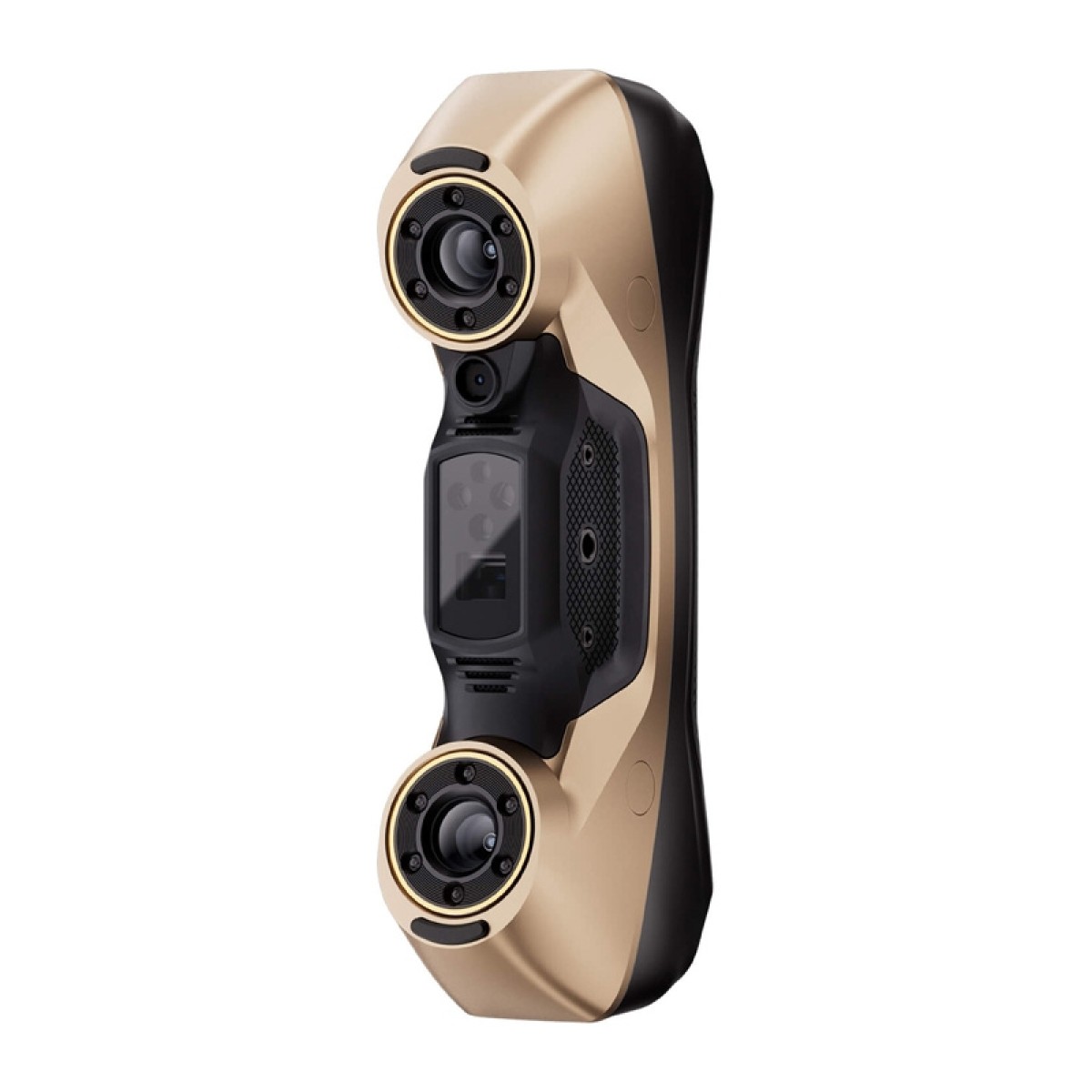

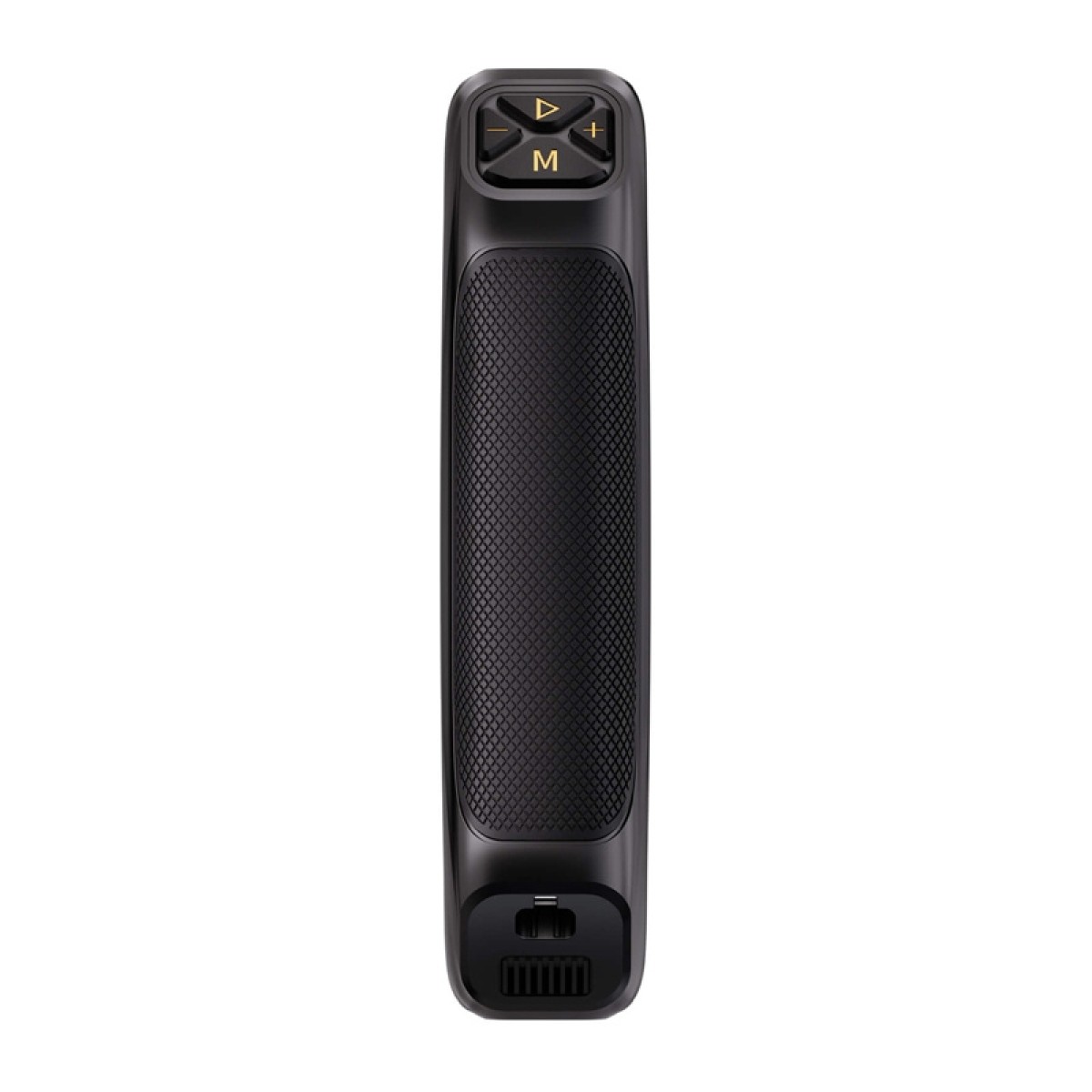

3D σαρωτής Revopoint MetroY Ultra - Έκδοση CCM
Το Revopoint MetroY Ultra είναι ένας προηγμένος 3D σαρωτής βιομηχανικής ποιότητας που συνδυάζει την τεχνολογία μπλε φωτός με ένα λέιζερ πολλαπλών γραμμών και δομημένο φως, επιτυγχάνοντας ακρίβεια ενός καρέ έως 0,015 mm. Η συσκευή λειτουργεί με ταχύτητες έως 90 καρέ ανά δευτερόλεπτο και καταγράφει έως 3.000.000 σημεία ανά δευτερόλεπτο, με αποτέλεσμα γρήγορη και εξαιρετικά ακριβή χαρτογράφηση αντικειμένων. Χάρη στη συνδεσιμότητα Wi-Fi 6, είναι δυνατή η μεταφορά δεδομένων σε πραγματικό χρόνο, ενώ η υποστήριξη από τα λογισμικά Revo Metro και Revo Measure επιτρέπει την πλήρη ροή εργασίας — από τη σάρωση έως τις προηγμένες μετρήσεις. Η έκδοση CMM επεκτείνει τις δυνατότητες της συσκευής με λειτουργίες επαλήθευσης ακρίβειας και μετρολογικών μετρήσεων, καθιστώντας την ιδανική λύση για επαγγελματικό έλεγχο ποιότητας.
Ακρίβεια μέτρησης βιομηχανικού επιπέδου
Ο σαρωτής προσφέρει ακρίβεια ανά καρέ έως 0,015 mm και ογκομετρική ακρίβεια 0,015 mm + 0,04 mm × L (m), εξασφαλίζοντας συνεπή και αξιόπιστα αποτελέσματα μέτρησης. Στην έκδοση CMM, η γρήγορη επαλήθευση της ακρίβειας είναι δυνατή απευθείας στον σταθμό εργασίας χάρη στη χρήση μιας πλάκας σφαιρών μετρολογικού επιπέδου. Μια λειτουργία με ένα κλικ επιτρέπει την άμεση επαλήθευση των αποστάσεων μεταξύ των κέντρων των σφαιρών και τη σύγκριση με τιμές αναφοράς, επιτρέποντας την άμεση αξιολόγηση της ακρίβειας σάρωσης.
Γρήγορη και ευέλικτη σάρωση σε όλες τις συνθήκες
Το MetroY Ultra παρέχει σάρωση με ταχύτητες έως 90 FPS και καταγράφει έως 3.000.000 σημεία ανά δευτερόλεπτο, επιταχύνοντας σημαντικά την εργασία ακόμη και με πιο σύνθετα εξαρτήματα. Η συσκευή μπορεί να λειτουργήσει σε συνθήκες φωτισμού έως 100.000 lux, καθιστώντας την κατάλληλη και για βιομηχανικά περιβάλλοντα. Η υποστήριξη αντικειμένων με ύψος από περίπου 50 mm έως 1.000 mm επιτρέπει τη χρήση του σαρωτή τόσο για μικρές λεπτομέρειες όσο και για μεγαλύτερα εξαρτήματα.
5 τρόποι σάρωσης προσαρμοσμένοι στην εργασία
Η συσκευή προσφέρει πέντε τρόπους σάρωσης χρησιμοποιώντας μπλε φως, επιτρέποντάς σας να επιλέξετε την κατάλληλη μέθοδο για την εργασία. Η λειτουργία υψηλής ταχύτητας με 34 διασταυρούμενες γραμμές επιτρέπει τη γρήγορη καταγραφή δεδομένων, η λειτουργία λεπτομερειών με 15 παράλληλες γραμμές εξασφαλίζει υψηλή λεπτομέρεια και η λειτουργία μίας γραμμής επιτρέπει τη χαρτογράφηση βαθιών οπών. Επιπλέον, το δομημένο φως πλήρους πεδίου είναι ιδανικό για μεγαλύτερες επιφάνειες, ενώ η λειτουργία αυτόματου περιστροφικού τραπεζιού επιτρέπει την εύκολη, αυτόματη σάρωση μικρότερων εξαρτημάτων.
Προηγμένες μετρήσεις και ανάλυση δεδομένων
Η έκδοση CMM χρησιμοποιεί το λογισμικό Revo Measure με αλγόριθμους πιστοποιημένους από το PTB, εξασφαλίζοντας συμμόρφωση με τα διεθνή πρότυπα μετρολογίας. Μόλις επαληθευτεί η ακρίβεια, μπορείτε να μεταβείτε απρόσκοπτα στη σάρωση εξαρτημάτων και την εισαγωγή δεδομένων σε ένα περιβάλλον μέτρησης, όπου μπορείτε να εκτελέσετε λεπτομερείς αναλύσεις, μετρήσεις και να δημιουργήσετε αναφορές. Η διαισθητική διεπαφή και η οπτικοποίηση των δεδομένων διευκολύνουν την εργασία και μειώνουν τον χρόνο που απαιτείται για την απόκτηση αποτελεσμάτων.
Ασύρματη λειτουργία
Χάρη στο Wi-Fi 6 και στις δυνατότητες ασύρματης σάρωσης, οι χρήστες μπορούν να εργάζονται χωρίς τους περιορισμούς της καλωδίωσης. Η λειτουργία προβολής εικόνων σας επιτρέπει να παρακολουθείτε την πρόοδο της σάρωσης σε πολλαπλές συσκευές ταυτόχρονα, γεγονός που αυξάνει τον έλεγχο της διαδικασίας και διευκολύνει τη συνεργασία της ομάδας. Αυτή η λύση λειτουργεί καλά τόσο σε γραφεία σχεδιασμού όσο και σε περιβάλλοντα παραγωγής.
Ευρύ φάσμα εφαρμογών στη βιομηχανία και τη μηχανική
Το MetroY Ultra CMM Edition χρησιμοποιείται όπου η ακρίβεια και η δυνατότητα επαλήθευσης των αποτελεσμάτων έχουν σημασία — από την αντίστροφη μηχανική και την ταχεία δημιουργία πρωτοτύπων έως τον λεπτομερή έλεγχο ποιότητας. Η δυνατότητα σύγκρισης των αποτελεσμάτων με δεδομένα αναφοράς και δημιουργίας αναφορών καθιστά τη συσκευή ένα ολοκληρωμένο εργαλείο για την εργασία με τρισδιάστατες μετρήσεις.
Περιλαμβάνονται
- Σαρωτής
- Τρίποδο
- Καλώδιο USB Type-C προς Type-C
- Τροφοδοτικό
- Δείγμα μοντέλου
- Δείκτες 6 mm (500 τεμ.)
- Περιστρεφόμενος πίνακας δύο αξόνων
- Θήκη μεταφοράς
- Πλάκα βαθμονόμησης
- Κιτ για κινητά (4ης γενιάς)
- Πλάκα βαθμονόμησης με σφαίρες
- Λογισμικό Revo Measure (άδεια χρήσης 1 έτους)
| Κατασκευαστής | Revopoint |
|---|---|
| Μοντέλο | MetroY Ultra |
| Ακρίβεια μεμονωμένου καρέ | έως 0,01 mm |
| Ακρίβεια ανά καρέ | έως 0,015 mm |
| Ογκομετρική ακρίβεια | 0,015 mm + 0,04 mm × L (m), όπου L είναι το μήκος του αντικειμένου |
| Απόσταση μεταξύ σημείων | έως 0,05 mm |
| Απόσταση εργασίας | 200–400 mm |
| Περιοχή σάρωσης ανά καρέ σε ελάχιστη απόσταση | 152 × 138 mm στα 200 mm |
| Περιοχή σάρωσης ενός καρέ στη μέγιστη απόσταση | 332 × 276 mm στα 400 mm |
| Ελάχιστος όγκος σάρωσης | 10 × 10 × 10 mm |
| Μέγιστος όγκος σάρωσης | 2 × 2 × 2 m |
| Ταχύτητα σάρωσης | GPU NVIDIA: έως 90 fps CPU: έως 60 fps |
| Ρυθμός καταγραφής σημείων | Σάρωση πολλαπλών γραμμών: 3.000.000 σημεία/δευτ. Σάρωση δομημένου φωτός: 7.000.000 σημεία/δευτ. |
| Ανάλυση κάμερας RGB | 2 MP |
| Επεξεργαστής | 4-πύρηνος ARM, 2,0 GHz |
| Σάρωση σε εξωτερικούς χώρους | Ναι (η λειτουργία λέιζερ πολλαπλών γραμμών επιτρέπει τη λειτουργία σε συνθήκες φωτισμού έως 100.000 lux) |
| Πηγή φωτός 3D | 34 μπλε διασταυρούμενες γραμμές 15 μπλε παράλληλες γραμμές 1 μπλε γραμμή για βαθιές οπές Μπλε δομημένο φως πλήρους πεδίου 62 γραμμών |
| Φωτισμός | 12 μπλε LED |
| Βάρος σαρωτή | 450 g |
| Διαστάσεις (Μ × Π × Υ) | 211 × 94 × 47 mm |
