Οπτικός σαρωτής 3D Revopoint Trackit

Οπτικός σαρωτής 3D Revopoint Trackit

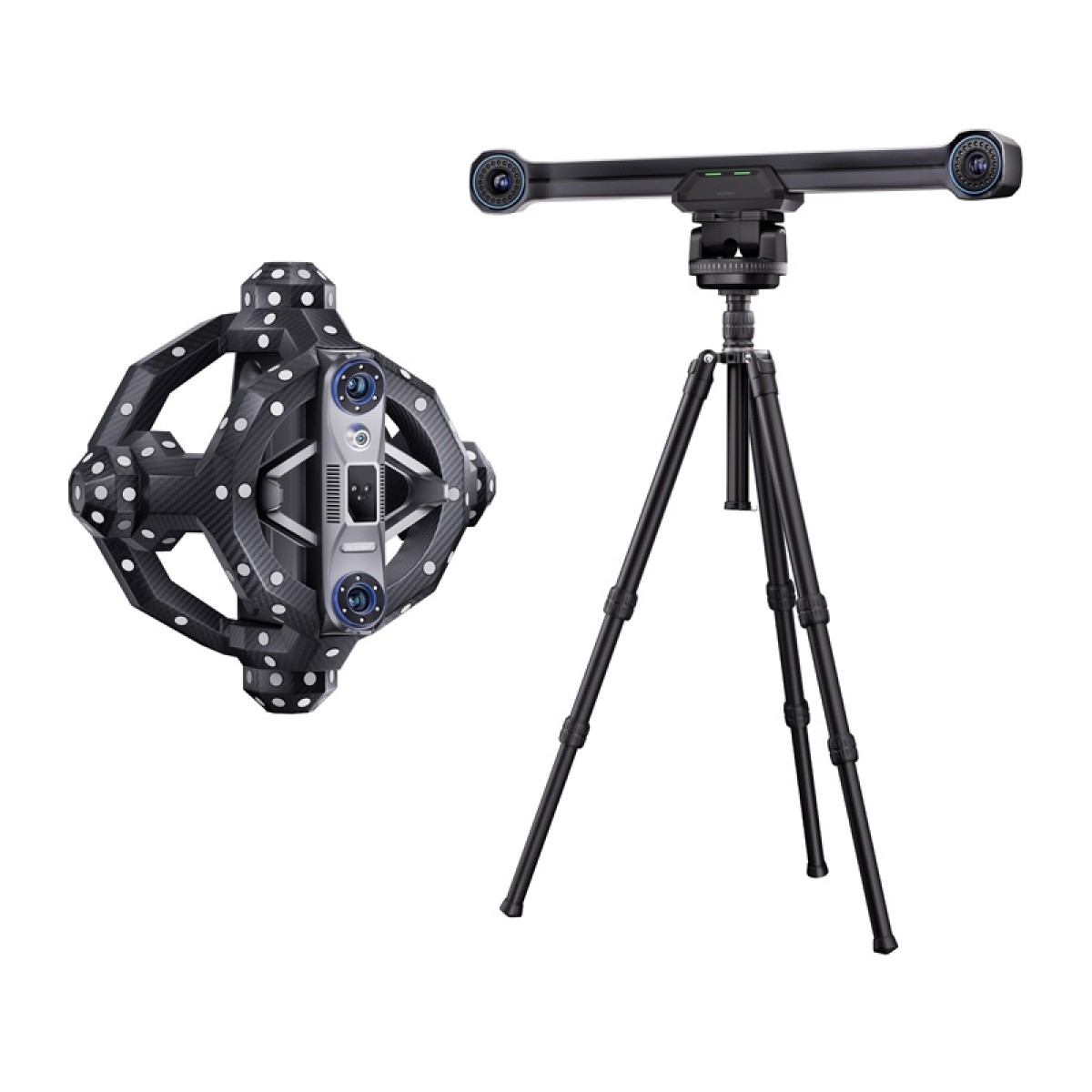

Μετρολογική ακρίβεια, πλήρης κινητικότητα και έξυπνη παρακολούθηση αντικειμένων σε πραγματικό χρόνο - το Revopoint Trackit είναι ένα ολοκληρωμένο σύστημα τρισδιάστατης σάρωσης που συνδυάζει έναν οπτικό σαρωτή ακρίβειας 0,02 mm με έναν προηγμένο ανιχνευτή παρακολούθησης χώρου. Έχει σχεδιαστεί για μηχανικούς, σχεδιαστές CAD, ειδικούς στον έλεγχο ποιότητας και βιομηχανικές εταιρείες. Το Trackit παρέχει γρήγορη, σταθερή και επαναλαμβανόμενη σάρωση τόσο μικρών εξαρτημάτων όσο και μεγάλων αντικειμένων - χωρίς την ανάγκη για δείκτες. Ένα ενσωματωμένο σύστημα αυτόματης βαθμονόμησης, έξυπνα gimbals και το ειδικό λογισμικό Revo Trackit εξασφαλίζουν υψηλή ακρίβεια και ευκολία σε ποικίλα περιβάλλοντα μετρήσεων.

Ακρίβεια χωρίς συμβιβασμούς

Το Revopoint Trackit προσφέρει ακρίβεια μέτρησης 0,02 mm και απόσταση σημείου έως 0,05 mm, επιτρέποντας τη χαρτογράφηση ακόμη και των λεπτότερων λεπτομερειών επιφάνειας. Ένα σύνολο καμερών βάθους που υποστηρίζονται από μπλε λέιζερ (30 γραμμές και 1 μονή γραμμή) είναι υπεύθυνο για τη μέτρηση, εξασφαλίζοντας υψηλή ακρίβεια και σταθερότητα. Τα δεδομένα που λαμβάνονται μπορούν να εξαχθούν σε δημοφιλείς μορφές όπως PLY, OBJ, STL, ASC, 3MF, GLTF ή FBX για περαιτέρω χρήση σε λογισμικό σχεδιασμού και μηχανικής.

Ταχύτητα και ομαλή λειτουργία

Το σύστημα επιτυγχάνει ταχύτητες σάρωσης έως και 1.500.000 σημεία ανά δευτερόλεπτο, επιτρέποντας την αποτελεσματική ψηφιοποίηση του αντικειμένου. Χάρη στην έξυπνη παρακολούθηση της κίνησης του σαρωτή στο χώρο, μπορείτε να εργάζεστε ομαλά - χωρίς δείκτες και χωρίς την ανάγκη διατήρησης μιας απόλυτα σταθερής θέσης. Η λειτουργία Track Scan επιτρέπει την καταγραφή της θέσης και της γωνίας του σαρωτή σε πραγματικό χρόνο, εξασφαλίζοντας την ακριβή συγχώνευση των νέφους σημείων ακόμη και κατά τη διάρκεια δυναμικών κινήσεων.

Αυτόματη βαθμονόμηση

Ο οπτικός τρισδιάστατος σαρωτής Revopoint Trackit εξαλείφει την περίπλοκη ρύθμιση, χρησιμοποιώντας δύο αρθρωτούς τροχούς με αυτόματη βαθμονόμηση (Dual-Axis Gimbal System). Το Tracker και ο σαρωτής προσαρμόζουν αυτόματα τη θέση τους ο ένας σε σχέση με τον άλλο, εξασφαλίζοντας συνεπή γεωμετρία του συστήματος μέτρησης. Η διαδικασία βαθμονόμησης μπορεί να ξεκινήσει απευθείας στο λογισμικό - το σύστημα αναγνωρίζει αυτόματα τις συστοιχίες βαθμονόμησης και συγχρονίζει τις παραμέτρους της κάμερας.

Έτοιμο να εργαστεί σε κάθε κατάσταση

Τόσο ο σαρωτής όσο και ο ιχνηλάτης είναι κατασκευασμένοι από ελαφριά αλλά ανθεκτικά υλικά - το πλαίσιο από ανθρακονήματα και το πολυκαρβονικό περίβλημα παρέχουν αντοχή σε μηχανικές βλάβες και μεγάλη διάρκεια ζωής. Οι συσκευές ζυγίζουν 1,2 kg και 1,8 kg αντίστοιχα, λειτουργούν σε εύρος θερμοκρασιών από 0 έως 40°C και μπορούν να τοποθετηθούν εύκολα στα παρεχόμενα τρίποδα. Θα τα μεταφέρετε όλα σε ειδικές θήκες μεταφοράς με ρόδες, ώστε το σύνολο να παραμένει πλήρως κινητό και έτοιμο για χρήση τόσο στο εργαστήριο μετρολογίας όσο και σε βιομηχανικό περιβάλλον ή εργαστήριο.

Ευέλικτες λειτουργίες σάρωσης

Το Revopoint Trackit προσφέρει διάφορους τρόπους λειτουργίας για να ταιριάζει σε διαφορετικά σενάρια μετρήσεων. Στη λειτουργία σάρωσης τροχιάς, η σάρωση γίνεται σε πραγματικό χρόνο χωρίς δείκτες, η οποία λειτουργεί καλά για αντικείμενα μικρού έως μεσαίου μεγέθους. Η σάρωση πολλαπλών θέσεων επιτρέπει τη διαίρεση μεγάλων μοντέλων, όπως μέρη σώματος ή μέρη μηχανών, σε τμήματα και τον αυτόματο συνδυασμό τους σε ένα ενιαίο νέφος σημείων. Για δύσκολες επιφάνειες, διατίθεται η λειτουργία σάρωσης με δείκτη, η οποία χρησιμοποιεί μαγνητικούς ή αυτοκόλλητους δείκτες για να αυξήσει τη σταθερότητα της ανάγνωσης. Ανεξάρτητα από την επιλεγμένη λειτουργία, τα τελικά μοντέλα μπορούν να αποθηκευτούν σε δημοφιλείς μορφές PLY, OBJ, STL, ASC, 3MF, GLTF ή FBX για χρήση σε προγράμματα CAD, CAM και 3D.

Προηγμένο λογισμικό Revo Trackit

Η εφαρμογή Revo Trackit είναι το κέντρο για τη διαχείριση ολόκληρης της διαδικασίας σάρωσης. Επιτρέπει την αυτόματη προσαρμογή της έκθεσης της κάμερας βάθους και την προβολή σε πραγματικό χρόνο της απόστασης και της ποιότητας των συλλεχθέντων σημείων. Σας επιτρέπει επίσης να διακόψετε τη σάρωση, να ελέγξετε την πρόοδό της και να συνεχίσετε την εργασία ανά πάσα στιγμή. Το σύστημα συγχωνεύει αυτόματα τα νέφη σημείων και δημιουργεί ένα πλέγμα μοντέλου, γεγονός που επιταχύνει την προετοιμασία του τελικού αρχείου. Μόλις ολοκληρωθεί η σάρωση, μπορείτε εύκολα να δημιουργήσετε ένα τρισδιάστατο μοντέλο, να εκτελέσετε βασική επεξεργασία πλέγματος και να εξάγετε τα δεδομένα στη μορφή της επιλογής σας.

Επαγγελματικές εφαρμογές

Το Revopoint Trackit έχει σχεδιαστεί για μηχανολογικές, βιομηχανικές και σχεδιαστικές εφαρμογές. Το σύστημα είναι ιδανικό για τον ποιοτικό έλεγχο και τη μετρολογία, επιτρέποντας την ακριβή ανάλυση της γεωμετρίας και τη χαρτογράφηση των σχημάτων των εξαρτημάτων. Αποτελεί επίσης ένα πολύτιμο εργαλείο στην αντίστροφη μηχανική, επιτρέποντας την ψηφιοποίηση εξαρτημάτων χωρίς τεχνική τεκμηρίωση. Ανοίγει ένα ευρύ φάσμα δυνατοτήτων στην κατασκευή πρωτοτύπων και στο σχεδιασμό CAD, διευκολύνοντας τη μεταφορά πραγματικών αντικειμένων σε ψηφιακό περιβάλλον. Με υποστήριξη για αντικείμενα μεγέθους από 10 mm έως 6 m, το Revopoint Trackit χρησιμοποιείται στη βιομηχανία καθώς και στην τεχνική εκπαίδευση ή την επιστημονική έρευνα, προσφέροντας υψηλή ακρίβεια και ευέλικτη λειτουργία.

Εξοπλισμός έτοιμος για περισσότερα

Για να αξιοποιήσετε πλήρως τις δυνατότητες του Revopoint Trackit, συνιστάται μια διαμόρφωση που περιλαμβάνει Windows 10 ή 11 (64-bit), επεξεργαστή Intel Core i9 12ης γενιάς ή νεότερο, 64 GB μνήμης RAM και κάρτα γραφικών NVIDIA RTX 4060 με 8 GB VRAM ή μεγαλύτερη. Η συσκευή λειτουργεί μόνο με αρχιτεκτονική x86_64 και απαιτεί σύνδεση μέσω USB 3.0 ή νεότερη έκδοση, ώστε να διασφαλίζεται επαρκής σταθερότητα μετάδοσης και ομαλή επεξεργασία κατά τη σάρωση.

Περιλαμβάνονται: Η συσκευή περιλαμβάνει: 1:

• Tracker
• Ανιχνευτής
• Gimbal για αυτόματη βαθμονόμηση του ιχνηλάτη (διπλός άξονας)
• Gimbal για αυτόματη βαθμονόμηση του σαρωτή (διπλός άξονας)
• Τρίποδο για τον ανιχνευτή
• Τρίποδο για σαρωτή
• Τρίποδο για πίνακα βαθμονόμησης
• Προσαρμογέας σαρωτή
• Πίνακας βαθμονόμησης
• Πόλος βαθμονόμησης
• Τροφοδοτικό
• Καλώδιο PC
• Καλώδιο σαρωτή
• Καλώδιο αρθρωτού τροχού σαρωτή
• Καλώδιο τροχαλίας ιχνηλάτη
• Δεματικά καλωδίων
• Μαγνητικοί δείκτες
• Μπλοκ αγκύρωσης (μαγνητικό)
• Στρώμα τοποθέτησης
• Στικάκι μνήμης USB
• Θήκη μεταφοράς για τον ιχνηλάτη (με ρόδες)
• Θήκη μεταφοράς για τον σαρωτή (με ρόδες)
• Οδηγός γρήγορης εκκίνησης, πιστοποιητικό και κάρτα εγγύησης
