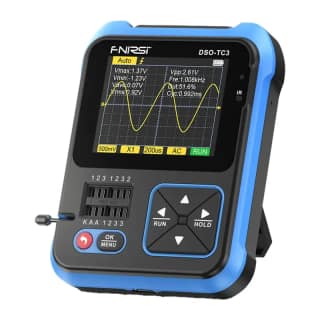

FNIRSI DSO-TC3 SigGen 3-σε-1 Ελεγκτής Τρανζίστορ Φορητό Ψηφιακό Παλμογράφο

FNIRSI DSO-TC3: Φορητός ψηφιακός παλμογράφος και ελεγκτής τρανζίστορ 3 σε 1 με γεννήτρια σημάτων

Το FNIRSI DSO-TC3 είναι ένας φορητός ψηφιακός παλμογράφος, ελεγκτής τρανζίστορ και γεννήτρια σημάτων, όλα σε μία συσκευή, σχεδιασμένη για γρήγορη διάγνωση, συντήρηση και εργασίες στο πεδίο. Διαθέτει παλμογράφο με ρυθμό δειγματοληψίας 10 MS/s και εύρος ζώνης 500 kHz, έξυπνο ελεγκτή ηλεκτρονικών εξαρτημάτων και γεννήτρια σημάτων με 6 τύπους κυματομορφών. Όλα αυτά είναι ενσωματωμένα σε ένα συμπαγές, ανθεκτικό περίβλημα διαστάσεων 79×103×31 mm, το οποίο διαθέτει μεγάλη έγχρωμη οθόνη και ενσωματωμένη μπαταρία 1500 mAh.

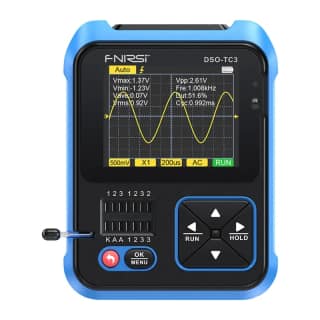

Μια ευκρινής οθόνη που δεν θα σας απογοητεύσει στο πεδίο

Η έγχρωμη οθόνη TFT Full Color HD 2,4 ιντσών εξασφαλίζει εξαιρετική ορατότητα ακόμη και σε φωτεινά περιβάλλοντα και υπό άμεσο ηλιακό φως. Η έγχρωμη απεικόνιση των κυματομορφών, των συμβόλων των εξαρτημάτων και των παραμέτρων καθιστά τα αποτελέσματα άμεσα κατανοητά — χωρίς να χρειάζεται να στραβώνετε τα μάτια ή να κάνετε εικασίες.

Ψηφιακό παλμογράφο — Γρήγορες και ακριβείς μετρήσεις

Η λειτουργία παλμογράφου επιτρέπει την ανάλυση σήματος σε πραγματικό χρόνο με ρυθμό δειγματοληψίας 10 MS/s, εύρος ζώνης 500 kHz και μέγιστη τάση εισόδου έως 400 V (όταν χρησιμοποιείται αισθητήρας 10:1). Το εύρος τάσης με αισθητήρα 1:1 είναι 80 Vpp (±40 V), ενώ με αισθητήρα 10:1 φτάνει τα 800 Vpp (±400 V). Η κατακόρυφη ευαισθησία ρυθμίζεται από 10 mV έως 10 V, ενώ η χρονική βάση κυμαίνεται από 1 µs έως 10 s. Η λειτουργία αυτόματης ενεργοποίησης, οι λειτουργίες κανονικής και μονής λήψης, καθώς και το κουμπί AUTO σας επιτρέπουν να καταγράψετε αμέσως μια σταθερή κυματομορφή —ακόμη και χωρίς εμπειρία στη χρήση παλμογράφων. Η συσκευή εμφανίζει αυτόματες μετρήσεις: μέγιστη, ελάχιστη, μέση, RMS, κορυφή-προς-κορυφή, συχνότητα, περίοδο και κύκλο λειτουργίας. Ένα ενσωματωμένο βαθμονομημένο τετραγωνικό κύμα 1 kHz διευκολύνει την αντιστάθμιση του αισθητήρα.

Έξυπνος ελεγκτής τρανζίστορ και παθητικών εξαρτημάτων

Ο FNIRSI DSO-TC3 αναγνωρίζει και μετρά αυτόματα τρανζίστορ NPN και PNP, MOSFET καναλιών N και P (συμπεριλαμβανομένων των IGBT), JFET, θυρίστορ (SCR), τριακ, διόδους, διόδους Zener (έως 32 V), ζεύγη διόδων, καθώς και αντιστάσεις (0,01 Ω – 50 MΩ), πυκνωτές (25 pF – 100 mF) και πηνία (10 µH – 1000 mH). Η συσκευή ανιχνεύει αυτόματα τους ακροδέκτες των εξαρτημάτων και εμφανίζει τις παραμέτρους τους, γεγονός που επιταχύνει σημαντικά τη διάγνωση και εξαλείφει τον κίνδυνο σφαλμάτων. Ο ελεγκτής μετρά επίσης παραμέτρους όπως το hFE, την τάση βάσης-εκπομπού, το ρεύμα συλλέκτη, την χωρητικότητα πύλης και την αντίσταση αποχέτευσης.

Γεννήτρια σημάτων – 6 κυματομορφές για δοκιμές και προσομοίωση

Η ενσωματωμένη γεννήτρια DDS επιτρέπει τη δημιουργία ημιτονοειδών κυμάτων, τετραγωνικών κυμάτων, παλμών, τριγωνικών κυμάτων, ράμπων και σημάτων συνεχούς ρεύματος. Η συχνότητα ρυθμίζεται από 1 Hz έως 100 kHz, το πλάτος από 0 έως 3,3 V και ο κύκλος λειτουργίας από 0 έως 100%. Αποτελεί την ιδανική λύση για τη δοκιμή κυκλωμάτων, την εκμάθηση ηλεκτρονικών, την προσομοίωση σημάτων και την ταχεία επαλήθευση της λειτουργίας των κυκλωμάτων — χωρίς την ανάγκη σύνδεσης πρόσθετου εξοπλισμού.

Εργαλειοθήκη: Πρόσθετες λειτουργίες για απαιτητικούς χρήστες

Η λειτουργία «Εργαλεία» προσφέρει μια σειρά λειτουργιών που υπερβαίνουν τις βασικές μετρήσεις. Η συσκευή επιτρέπει τον έλεγχο συνέχειας κυκλωμάτων, τη μέτρηση τάσης εισόδου στην περιοχή 0–40 V, έξοδο PWM, έλεγχο διόδων Zener (0–32 V), μετρήσεις θερμοκρασίας από αισθητήρες DS18B20 (0–85°C) και μετρήσεις θερμοκρασίας και υγρασίας από αισθητήρες DHT11 (0–60°C, 5–95%). Επιπλέον, ο ενσωματωμένος αποκωδικοποιητής υπερύθρων αναλύει αυτόματα τους κωδικούς του πρωτοκόλλου NEC, εμφανίζοντας τον κωδικό χρήστη και τον κωδικό δεδομένων μαζί με την κυματομορφή του σήματος IR. Διατίθεται επίσης λειτουργία βαθμονόμησης της συσκευής.

Ένα κλικ και τελειώσατε — μέγιστη ευκολία

Η λειτουργία της συσκευής έχει σχεδιαστεί για ταχύτητα. Αλλαγή λειτουργίας με ένα κουμπί, λογικό μενού, κουμπί HOLD για παύση της κυματομορφής και διαισθητικός έλεγχος με D-pad σημαίνουν ότι η μέτρηση, η δοκιμή ή η παραγωγή ενός σήματος διαρκεί κυριολεκτικά μια στιγμή. Η έξυπνη προστασία από υπέρταση προστατεύει τη συσκευή από τυχαία ζημιά. Είναι ένα εργαλείο που συνεργάζεται μαζί σας, όχι εναντίον σας.

Αναδιπλούμενη βάση — λειτουργία χωρίς χέρια

Η ενσωματωμένη, αναδιπλούμενη βάση, ρυθμιζόμενη έως 90°, σας επιτρέπει να τοποθετήσετε τη συσκευή με ασφάλεια πάνω σε ένα τραπέζι ή πάγκο εργασίας. Ο συμπαγής σχεδιασμός της καθιστά τη συσκευή μικρή και εύκολη στη μεταφορά. Αυτό σας επιτρέπει να εργάζεστε και με τα δύο χέρια, διατηρώντας παράλληλα συνεχή οπτική επαφή με τα αποτελέσματα — χωρίς την ανάγκη για πρόχειρα στηρίγματα ή τον κίνδυνο ανατροπής της συσκευής.

Ανθεκτικό περίβλημα, κατασκευασμένο για πραγματικές συνθήκες

Το ανθεκτικό περίβλημα από πλαστικό ABS προσφέρει ενισχυμένη αντοχή στις πτώσεις. Ο αντιολισθητικός σχεδιασμός και τα κουμπιά αφής με υψηλή απόκριση εξασφαλίζουν ότι το FNIRSI DSO-TC3 αντέχει σε βαριά χρήση. Αυτή η συσκευή έχει σχεδιαστεί για χρήση σε εργαστήρια, εργαστήρια και στο πεδίο — έτοιμη για τις καθημερινές προκλήσεις των επισκευών, των διαγνωστικών ελέγχων και της εκπαίδευσης στην ηλεκτρονική.

Μπαταρία υψηλής χωρητικότητας και σύγχρονη φόρτιση

Η ενσωματωμένη μπαταρία λιθίου-πολυμερούς HQ 1500 mAh παρέχει έως και 4 ώρες λειτουργίας με μία μόνο φόρτιση — αρκετή για 240 λεπτά εντατικής διάγνωσης. Η θύρα USB Type-C (5 V) επιτρέπει τη γρήγορη και εύκολη φόρτιση από power bank, φορτιστή ή υπολογιστή, καθιστώντας τη συσκευή πλήρως φορητή, φιλική προς το περιβάλλον και πάντα έτοιμη για χρήση.

Περιλαμβάνονται:

• Παλμογράφος FNIRSI DSO-TC3
• Αισθητήρας μέτρησης
• 3 κλιπ μέτρησης
• Καλώδιο USB-C
• Εγχειρίδιο χρήστη
